C2600中性黄铜；有极为良好的塑性（是黄铜中最佳者）和较高的强度，切削加工性能好，易焊接，对一般腐蚀非承安定，但易产生开裂。用于复杂的冷冲件和深冲件，如散热器外壳、导管、波纹管、弹壳、垫片。

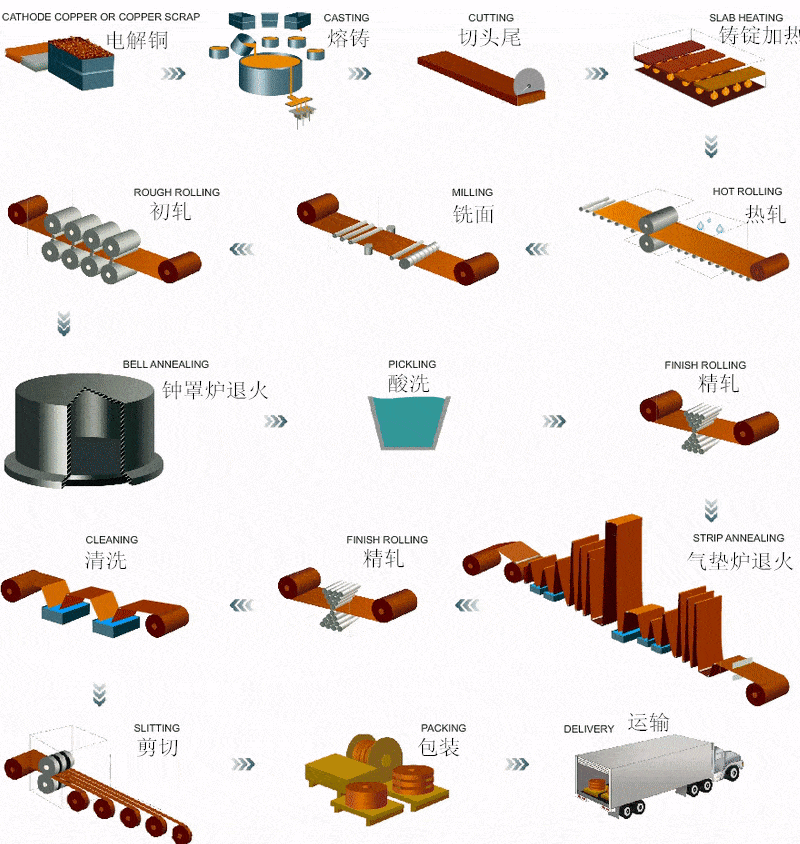

产品规格：
| 品种 | 状态 | 规格（mm） | 参考标准 | ||
| 厚度 | 宽度 | 长度 | |||
| 板材 | M,Y4,Y2,Y,T,R | 0.2～10 | ≤1050 | ≤3000 | 铜及铜合金板材标准（GB/T2040-2008） 铜及铜合金带材标准（GB/T2059-2008） 其它相关企业标准及内控标准 |
| 3～160 | ≤3000 | ≤6000 | |||
| 带材 | M,Y4,Y2,Y,T | 0.1～0.45 | 15～630 | ||
| 0.45～5.0 | ≤1050 | ||||
| 牌号 | 化学成分(质量分数％) | ||||||||
| Cu | Fe | Pb | Si | Ni | B | As | Zn | 杂质总和 | |
| C2600 | 68.5~71.5(仅含铜） | 0.05 | 0.05 | — | — | — | — | 余量 | |
| 国标牌号 | 美标牌号 | 日标牌号 | 欧标牌号 | 国标状态 | 美标状态 | 日标状态 | 欧标状态 | 拉伸试验 | 硬度试验 | ||||||||||||
| 国标厚度/mm | 国标抗拉强度Rm/ (N/mm2) | 美标抗拉强度Rm/ (N/mm2) | 日标抗拉强度Rm/ (N/mm2) | 欧标抗拉强度Rm/ (N/mm2) | 国标断后伸长率A11.3/ % | 美标断后伸长率A50/ % | 日标断后伸长率A50/ % | 欧标断后伸长率A50/ % | 国标维氏硬度 HV | 美标洛氏硬度近似值 F标尺 | 日标维氏硬度 HV | 欧标维氏硬度 HV | |||||||||
| H70 | C26000 | C2600 | CuZn30 | M | M20 | R270（强度、延伸率指标）或H055（硬度指标）任选一 | ≥0.2 | ≥290 | 285~350 | 270~350 | ≥40 | — | 厚度≤2.5，A50≥40 | <90 | — | — | 55~90 | ||||
| 厚度>2.5，A50≥50 | |||||||||||||||||||||
| Y4 | H01 | 325~410 | 340~405 | ≥35 | — | 85~115 | 40~61 | 44~65 | — | ||||||||||||
| Y2 | H02 | 1/2H | R350（强度、延伸率指标）或H095（硬度指标）任选一 | 355~460 | 395~460 | 355~440 | 350~430 | ≥25 | — | 厚度0.1（含）-0.3MM，A50≥23 | 厚度≤2.5，A50≥21 | 100~130 | 60~74 | 63~77 | 85~145 | 95~125 | |||||
| — | 厚度0.3（含）-20MM，A50≥28 | 厚度>2.5，A50≥33 | |||||||||||||||||||
| H03 | 3/4H | 440~510 | 375~490 | — | 厚度0.1（含）-0.3MM，A50≥10 | 72~79 | 75~82 | 95~160 | |||||||||||||
| — | 厚度0.3（含）-20MM，A50≥20 | ||||||||||||||||||||
| Y | H04 | H | R410（强度、延伸率指标）或H120（硬度指标）任选一 | 410~540 | 490~560 | 410~540 | 410~490 | ≥13 | — | — | 厚度≤2.5，A50≥9 | 120~160 | 79~84 | 81~86 | 105~175 | 120~155 | |||||
| 厚度>2.5，A50≥15 | |||||||||||||||||||||
| T | H06 | EH | R480（强度、延伸率指标）或H150（硬度指标）任选一 | 520~620 | 570~635 | 520~620 | ≥480 | ≥4 | — | — | 150~190 | 85~69 | 87~91 | 145~195 | ≥150 | ||||||
| TY | H08 | SH | ≥570 | 625~690 | 570~670 | 一 | — | — | ≥180 | 89~92 | 90~93 | 165~215 | |||||||||
| H10 | ESH | 655~715 | ≥620 | — | 91~94 | 92~95 | ≥180 | ||||||||||||||
