C11000紫铜带 国标紫铜带T2：又称纯铜，铜纯度≥99.9%。具有良好的热电导性、加工性、延展性、防蚀性及耐候性。可应用于印刷电路板、电线遮蔽用铜带、端子、电器、蒸馏、建筑及化学工业。

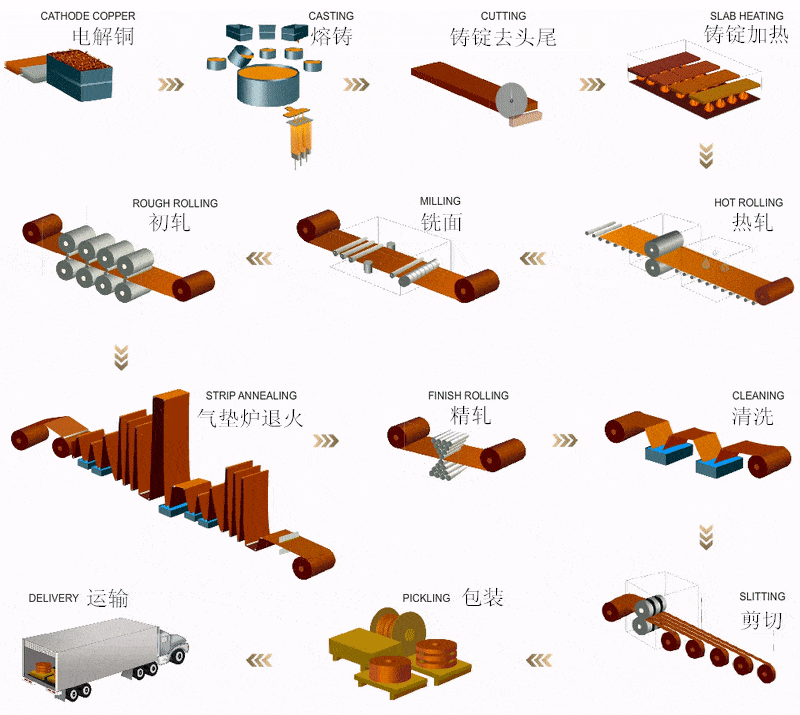

牌号 | 品种 | 状态 | 规格（mm） | 主要特性或性能参数 | 主要使用方向 | 执行标准 | |
厚度 | 宽度 | ||||||
＞0.12～0.15 | ≤600 | ||||||
T2 T2导 TU1 TU2 TP1 TP2 C1100 C10200 | 纯铜带 | Y、Y2、Y4、M | ＞0.15～＜0.50 | ≤600 | 厚度≥0.2mm M态 ：Rm≥195Mpa A11.3≥30%； Y4态：Rm 215～275Mpa A11.3≥25%； Y2态：Rm 245～345Mpa A11.3≥8% ； | 一般用途 范围广 | GB/T2059—2008 C10200、C1100协商 |
0.5～3.0 | ≤1000 | ||||||
注：非标准范围产品可协商确定。 | |||||||
| 牌号 | 化学成分 | 百分数％ | |||||||||||
| Cu+Ag (最小值) | P | Ag | Bi | Sb | As | Fe | Ni | Pb | Sn | S | Zn | o | |
| C11000 | 99.9(仅含铜） | -- | -- | — | — | — | — | — | — | — | — | — | — |
| 国标牌号 | 美标牌号 | 日标牌号 | 欧标牌号 | 国标状态 | 美标状态 | 日标状态 | 欧标状态 | 拉伸试验 | 硬度试验 | ||||||||||||
| 国标厚度/mm | 国标抗拉强度Rm/ (N/mm2) | 美标抗拉强度Rm/ (N/mm2) | 日标抗拉强度Rm/ (N/mm2) | 欧标抗拉强度Rm/ (N/mm2) | 国标断后伸长率A11.3/ % | 美标断后伸长率A50/ % | 日标断后伸长率A50/ % | 欧标断后伸长率A50/ % | 国标维氏硬度 HV | 美标洛氏硬度近似值 F标尺 | 日标维氏硬度 HV | 欧标维氏硬度 HV | |||||||||
| T2. | C11000 | C1100, | Cu-ETP | M | H00 | O | R200（强度、延伸率指标）或H040（硬度指标）任选一 | ≥0.2 | ≥195 | 220~275 | ≥195 | 200~250 | ≥30 | — | 厚度0.1（含）-0.15MM，A50≥20 | 厚度>2.5，A50≥42 | <70 | 54~82 | — | 40~65 | |
| 厚度0.15（含）-0.30MM，A50≥30 | |||||||||||||||||||||
| 厚度0.3（含）-30MM，A50≥35 | |||||||||||||||||||||
| Y4 | H01 | 1/4H | R220（强度、延伸率指标）或H040（硬度指标）任选一 | 215~275 | 235~295 | 215~275 | 220~260 | ≥25 | — | 厚度0.1（含）-0.15MM,A50≥15 | 厚度≤2.5，A50≥33 | 60 ~90 | 60~84 | 55~100 | 40~65 | ||||||
| 厚度0.15（含）-0.30MM，A50≥20 | |||||||||||||||||||||
| 厚度0.3（含）-30MM，A50≥25 | 厚度>2.5，A50≥42 | ||||||||||||||||||||
| Y2 | H02 | 1/2H | R240（强度、延伸率指标）或H065（硬度指标）任选一 | 245~345 | 255~315 | 245~315 | 240~300 | ≥8 | — | 厚度0.15（含）-0.50MM，A50≥10 | 厚度≤2.5，A50≥8 | 80 ~110 | 77~89 | 75~120 | 65~95 | ||||||
| 厚度0.5（含）-20MM，A50≥15 | 厚度>2.5，A50≥15 | ||||||||||||||||||||
| H03 | 3/4H | 285~345 | ≥3 | — | — | 90 ~120 | 82~91 | ||||||||||||||
| Y | H04 | H | R290（强度、延伸率指标）或H090（硬度指标）任选一 | 295~380 | 295~360 | ≥275 | 290~360 | — | — | — | 厚度≤2.5，A50≥4 | ≥110 | 86~93 | ≥90 | 90~110 | ||||||
| 厚度>2.5，A50≥6 | |||||||||||||||||||||
| H06 | EH | 325~385 | — | — | 88~95 | ||||||||||||||||
| H08 | SH | 345~400 | — | — | 91~97 | ||||||||||||||||
| T | H10 | ESH | R360（强度、延伸率指标）或H110（硬度指标）任选一 | ≥350 | ≥360 | ≥360 | — | — | 厚度>2.5，A50≥2 | ≥92 | ≥110 | ||||||||||
| M20 | 205~260 | — | — | ≤75 | |||||||||||||||||
| O25 | 205~260 | — | — | ≤65 | |||||||||||||||||
